防区型光纤振动预警系统

发布时间:2018-08-29 09:50:470次浏览

防区型光纤振动预警系统有:精密防区型光纤振动预警系统和通用防区型光纤振动预警系统 (光纤围栏)两大类,根据客户不同的防范等级需求而研发的新型安全防范预警产品。

一、精密防区型光纤振动预警系统

系统简介

       本系统采用4、8、16防区设计,每个主机最多可以控制16个防区,每个防区最长探测距离为200米。基于干涉原理,由光纤振动预警系统主机内嵌的相干激光器发送的一束传输光信号,经引导光纤传输至防区分隔包分光后进入探测单元的感应光缆中传输,当感应光缆区域受到外界侵扰时会产生振动波,微小的振动使得感应光缆中传输的光信号相位发生变化,经通信光缆回传到系统主机光探测器解调后还原振动波的信号,此信号基本上是体现了事件的频谱,经过与已有的事件库频谱对比可以分辨出振动源的类型,比如,人工挖掘谱、机械挖掘谱攀爬翻越等。从而实现了对入侵事件的智能识别。

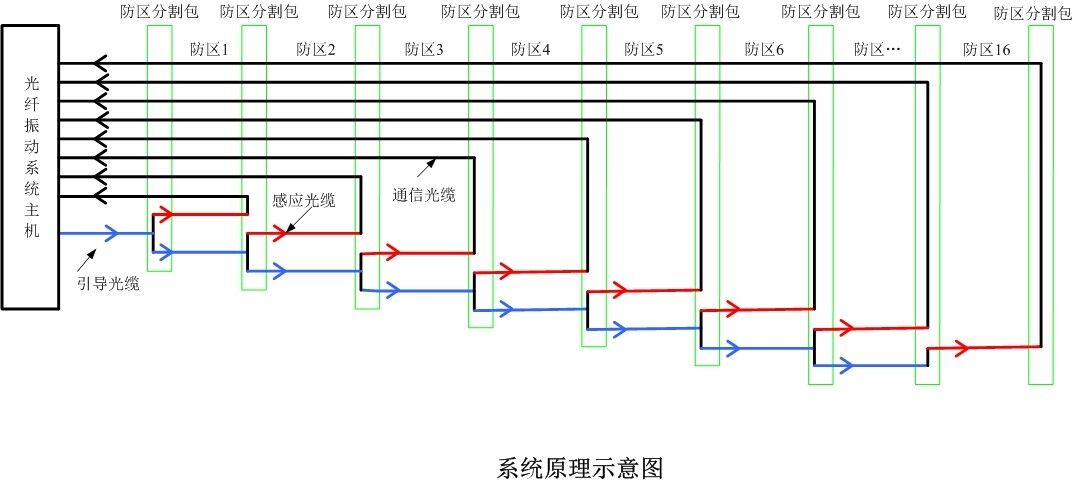

系统原理图

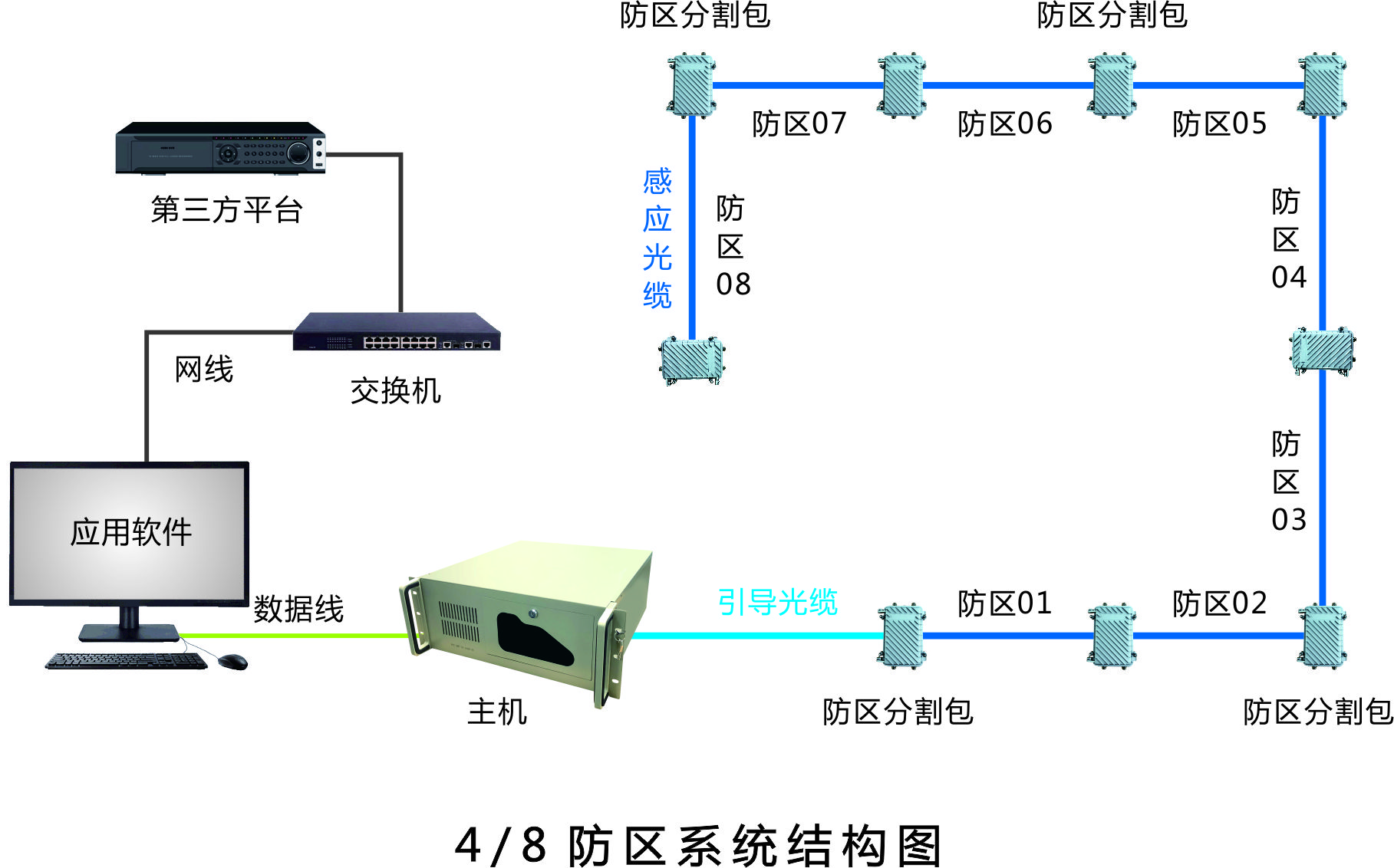

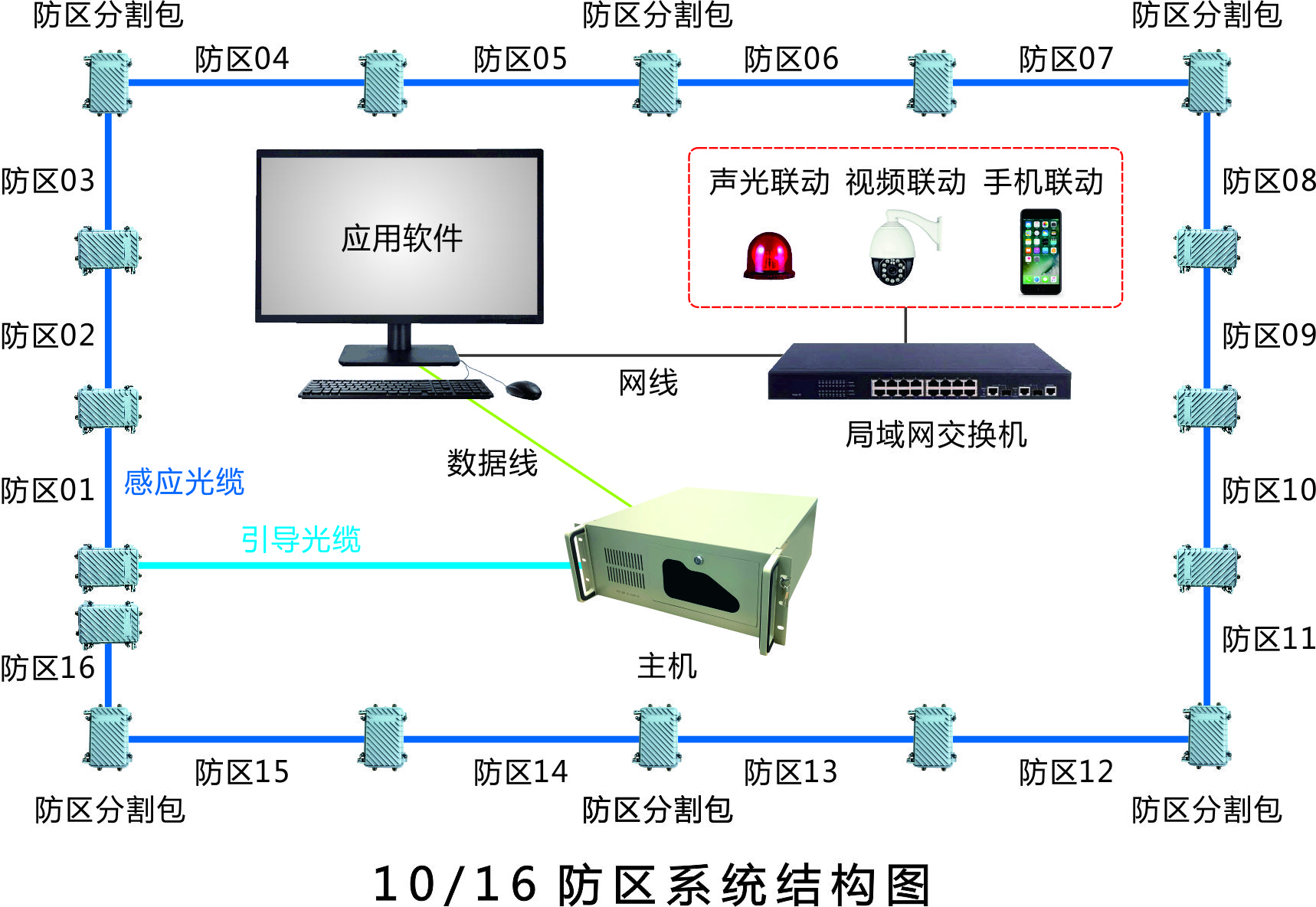

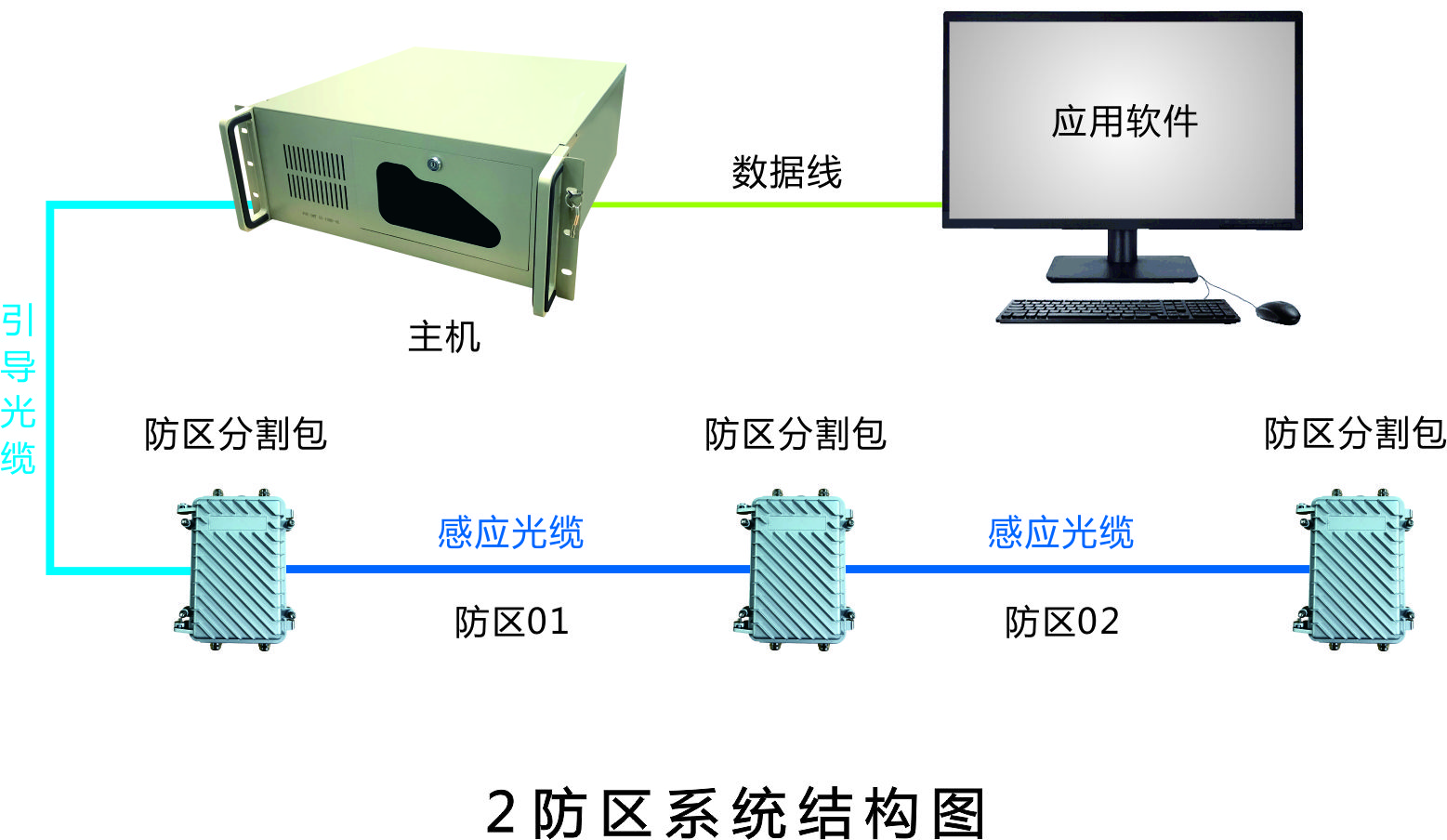

系统架构

    系统由主机、引导光缆、通信光缆、感应光缆、防区分隔包、应用软件六部分组成。

主机 是一个19寸标准机箱,是光纤振动预警系统的数据处理中心,运用智能分析技术对采集的信号进行还原、分析、计算、比较、判断等从而找出信号的特征值并进行处理。

引导光缆 是光信号的传输载体,提供相干光信号,以实现对物理量的高精度测量。

通信光缆 是光路回传的载体仅发挥其最原始的功能,即传送光信息。

感应光缆 是探测单元,感知外界入侵的振动信号。

防区分隔包 与感应光缆形成防区是防区的起始或结束的标识。

应用软件 是系统管理软件,可操作和管理系统,如部署监测区域设置系统预警参数等。


系统特点:

事故预防性强、即时告警:系统在入侵行为刚发生就能进行报警,系统的报警响应时间小于2秒,在事故发生前就能制止事故的发生,避免设备、装备、人员等遭受损失;

前端无需供电:系统前端采用无源设备和光缆,无需供电,适用于易燃易爆及不便铺设供电线路的场所;

环境适应性强:性能稳定,抗干扰能力强,能排除自然界干扰,系统采用无金属专用光缆作为分布式传感器,无任何信号辐射,与电磁、射频、无线信号、高压静电场等各种信号场互不干扰,在恶劣的环境下都能正常工作。光缆在传输过程中损耗小、稳定性高,设备外壳采用工程塑料制造,具有防水、防腐、耐压、耐冲击的特点;

误报率有效控制:系统的误报率通过管理软件进行控制,区别于前端一般开关量信号只是能做报警或不报警的简单判别,其处理采集到的入侵信号均在控制室完成。通过科学的模式识别功能保证探测结果的准确性,同时通过多系统联动复核、人工干涉等方式对报警结果进行控制。系统具有AI学习机制:安装校验后,经过‘训练集数据采集’与‘盲测’,建立了事件数据库,(虚警)误报率几乎为零;

减少施工及维护成本:因前端设备不用铺设电源信号线路,所有室外部件均为无源器件,可做到免维护,可利用现有同沟光缆,感应光缆可直接埋在监测点周边,与标准的单模光缆兼容,减少施工成本,同时也避免了线路老化造成的系统故障,减少维护成本;

探测率高:使用光缆作为传感单元,并利用计算机对数据进行采集和识别并实现长距离、大范围的探测,采用独特算法探测率极高:单次触发(触碰光缆、人工挖掘、机械施工等)的探测率>99.7%,多次触发的探测率=100%;

减低入侵破坏:因系统主要设备全部集中在控制室内,避免入侵破坏对主要系统的损坏,从而大大降低系统损坏维修费用,同时也增加了系统的使用寿命。

使用寿命长:全天候监控7*24 小时地连续工作15年以上;

产品兼容性好:本系统可与第三方的监控设备进行互联,实现报警功能的联动;基于“TCP/IP”协议通过网络拓扑进行多级管理;可与局域网进行连接进行嵌入式集成管理,实现远程监控;

操作简单化:系统界面图形化,易于掌握与操作,设置方便灵活,可根据用户实际情况和要求进行调整,经过系统培训即可上岗;

良好数据存储功能:将报警软件安装在计算机上,可实现对大量报警数据的有效存储。报警设备联动方便快捷,此系统在控制室实现联动报警功能,可即时对报警信息进行处理并启动联动设备;

适用场所:

     精密防区型光纤振动预警系统适用于防护等级要求极高的复杂场所,如地铁隧道防击穿、军事基地周界防范、综合管廊防破坏等场所。



二、通用防区型光纤振动预警系统(光纤围栏)

系统概述

       通用防区型光纤振动预警系统是为满足客户低投入、低能耗、高防范的需求,而研发生产的新型周界安全防范的安防系统。

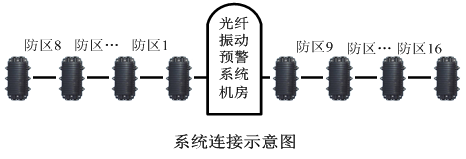

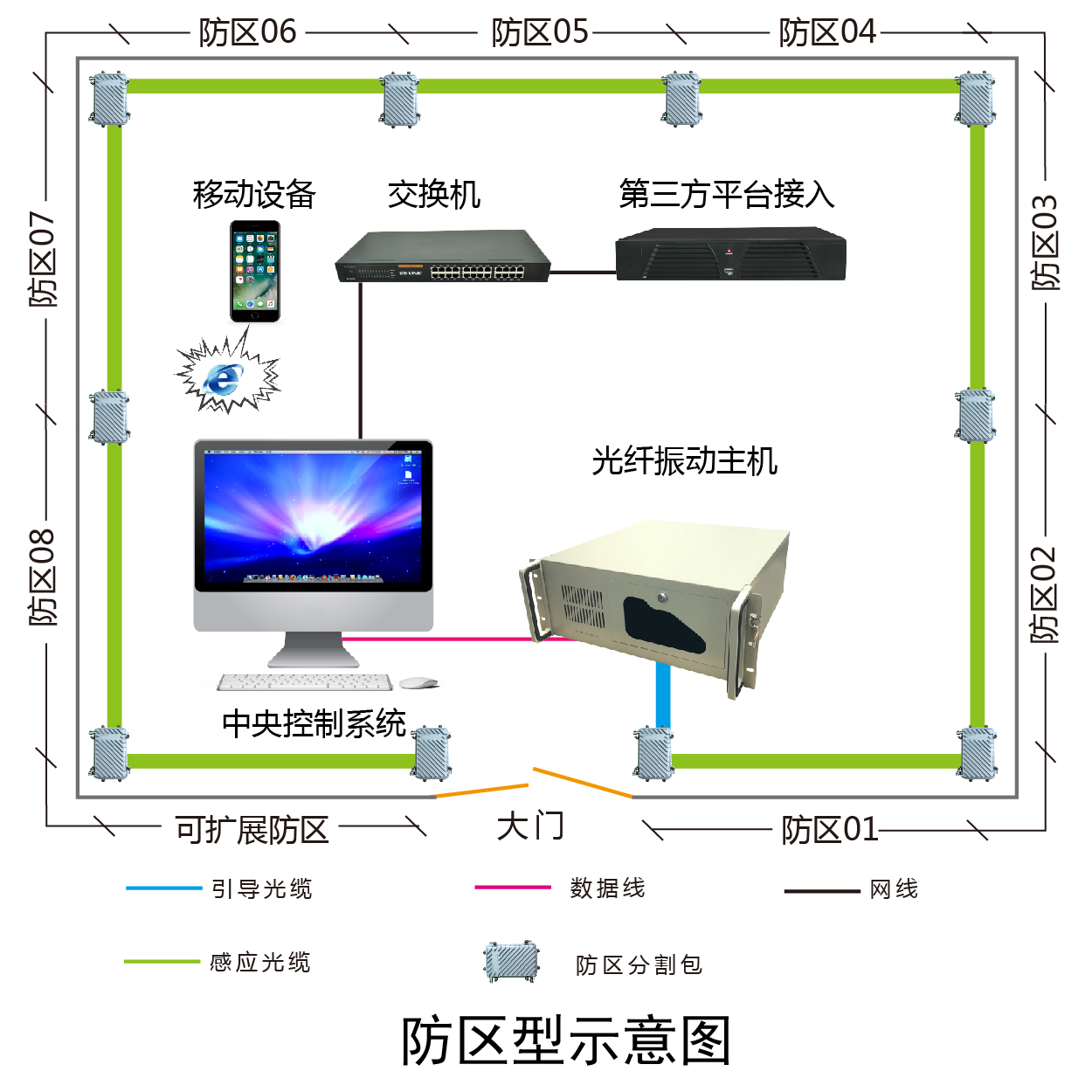

主要设备介绍

通用防区型光纤振动预警系统主机、应用软件、防区分割包、引导光缆、感应光缆组成。

主机:能感应长距离光缆上所有的微小振动,运用多种数据分析手段对报警信号分析、判断,最终确定报警信息。

应用软件:是设备与人机的交互界面,将防区布防情况以电子地图的方式显示给用户,各防区可随时布防撤防,显示运行状态,记录报警信息,过滤掉风雨雷电等自然噪声出现的虚警等。

防区分割包:与相邻的防区分割包形成防区,采集前端探测到的入侵信号、预处理并优化信号。

引导光缆是光信号的传输载体,提供相干光信号,以实现对物理量的高精度测量。

感应光缆:是整个系统的探测单元,探测外界的入侵信号。

















工作技术参数

工作电压

AC220V,50Hz

通信接口

RJ45、串口、USB

光纤接入口

FC、PC

指示灯

电源指示,状态指示

防雷等级

三级防雷

主机尺寸

2U-19寸标准机箱

工作温度

-20℃至70℃

单防区长度

≤1500米

设备防区数

2、4、8、10、16可选

误报率

≤1%

报警响应最大延时

≤1S

断线报警相应时间

≤1S


系统特点:

      高效预警

    • 全天候7*24小时地连续监控;

    • 探测率极高:单次触发的的探测率>99.7%,多次触发的探测率=100%;

    • 即时告警:系统的报警响应时间小于2秒;

    • 系统具有AI学习机制:安装校验后,经过‘训练集数据采集’与‘盲测’,建立了事件数据库,(虚警)误报率小于1%。

      性能稳定

    • 与电磁、射频、无线信号、高压静电场等各种信号场互不干扰;

    • 耐腐蚀,在干燥、潮湿和水下等多种环境中使用;

    • 能排除自然界干扰,如:雷击、暴风雨等自然噪声。

      施工简易

    • 采用无源器件,无需另外敷设电源,光缆布线只要按照通信光缆的施工标准即可。

      操作简单

    • 系统设置方便灵活,可根据用户实际情况和要求进行调整;

    • 系统界面图形化,易于掌握与操作,经过系统培训即可上岗;

    • 可无缝对接第三方监控系统,实现视频联动。
