电缆应用解决方案

发布时间:2018-05-21 09:15:170次浏览

随着我国经济飞速的发展,电缆呈快速增长的趋势覆盖范围遍布城乡镇各个角落。电缆被盗现在是很多行业非常头痛的问题,很多地方仅一个月就损失上百万,给国家和人民造成很大的损失,光纤振动预警系统能很好的全方位解决电缆防盗、防护等安保问题……

一、前言

随着我国经济飞速的发展,电缆呈快速增长的趋势覆盖范围遍布城乡镇各个角落。电缆被盗现在是很多行业非常头痛的问题,很多地方仅一个月就损失上百万,给国家和人民造成很大的损失。必须采用智能化的切实可靠的方案。

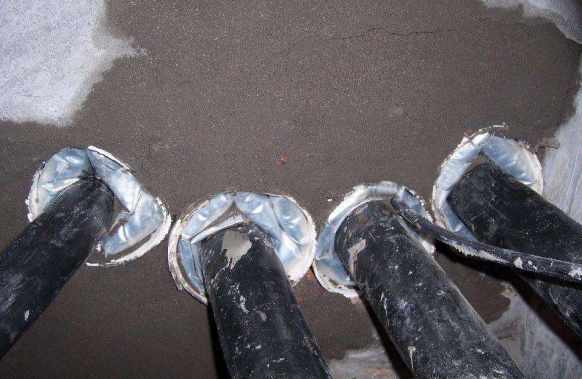

                           图片(1.png      图片(2.png


二、电缆受破坏的风险现象







三、应用解决

电力载波通讯监测系统、电容探测监测系统和电流检测型监测系统等系统以及重点防区的视频监控等解决方案。通过以下表可以看出,现我公司提供的光纤振动预警系统能很好的全方位解决电缆防盗、防护等安保问题。



电缆防护应用系统


功 能


缺 点


效 果


  电力载波通讯监测系统


在检测范围的电缆上加载检测载波信号,监控中心的报警器与被监测电缆上的载波信号连接,一旦电缆出线断面导致信号传输中断,报警器无法接到信号则会自动报警


该系统是确认到事件发生后的报警系统,没有做到提前预警避免财产损失的安防作用


仅起到警示作用


  电容探测监测系统


利用一对空置电缆短路电缆终端,另一端连接报警器的多谐振荡上,当电缆工作时,当电缆出线断面时,空置电缆变成一个简易电容,振荡器会输出信号,引起报警,且振荡器输出信号的频率随着电缆被切断位置不同而变化


定位不精准,当电缆未正常工作,该系统不起作用,给设备成本较高


反应机制效率极低


  电流检测型监测系统


该系统只能在电路系统所有分支电缆均被切断时,才会报警(因为电缆分支全部断路时,电缆回路总电流才为零)


电流检测型监测系统存在“有警不报”的隐患


有警不报


  视频监控系统


重点防区安装视频监控,监察人员紧盯后台系统画面,当出现情况时人家时行报警。


覆盖面小,如全面覆盖成本及极高

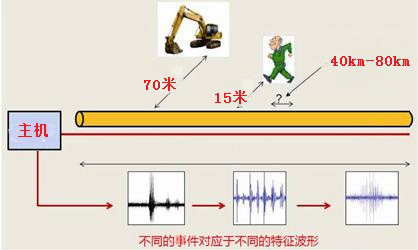

  光纤振动预警系统


实现对防御对象的长距离、全天候、高效能的安全防御与管理。


          无



四、光纤振动预警系统在电缆防盗防护领域的应用优势

★早期做出预警:在施工挖掘前在还没有挖到电缆管道前,光纤振动立即做出预警,给工作人员充足时间到现场进行查看;

★系统自我学功能:建立了海量事件数据库后,误报率小于1%

★采用独特算法探测率极高:单次触发(人员经过、人工挖掘、机械施工等)的探测率>99.7%,多次触发的探测率=100%;有效保护电缆及管道安全;

★抗干扰能力强,能排除自然界干扰,如:雷击、暴风雨、人员经过、来往车辆震动。



五、主要施工特点

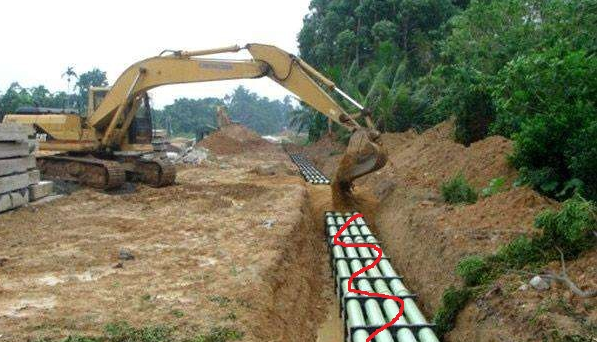

民用电缆大多是暗埋于道路两侧,市政电缆专用管道里面。因此传感光缆可在管道沿线上方约 30-60cm呈S型铺设或根据道路情况可以直接捆扎固定于电缆管道。在铺设的时候注意不要把传感光缆压弯或压断,光缆的弯曲弧度应该大于光缆直径的15倍。
