方案概述

     变电站是电力系统不可或缺的部分, 是接受电能及分配电能的场所，更是区域电力能源输送的关键枢纽，一旦遭受非法入侵，将可能引发重大的安全事故和不可估量的经济损失。因此在其周界构建一套先进高效的周界安防预警系统显得十分必要。

    但是由于大量的高压电缆和高低压变压设备造成变电站周边存在大量的电磁辐射，这就对周界防护设备有了限制。我司的防区型光纤振动预警系统，采用光缆作为传感探测单元，前端设备均为光学器件，非常适用于变电站等有强电磁干扰场所的周界安全防范。

系统简介

     防区型光纤振动预警系统采用光缆作为传感探测单元，前端设备无需供电，且光缆具有耐腐蚀、耐高温、抗雷击、电绝缘等优点非常适用于变电站等有强电磁干扰场所的周界安全防范工作。系统可对周界入侵行为进行全天候有效监测预警，保障变电站安全运行。

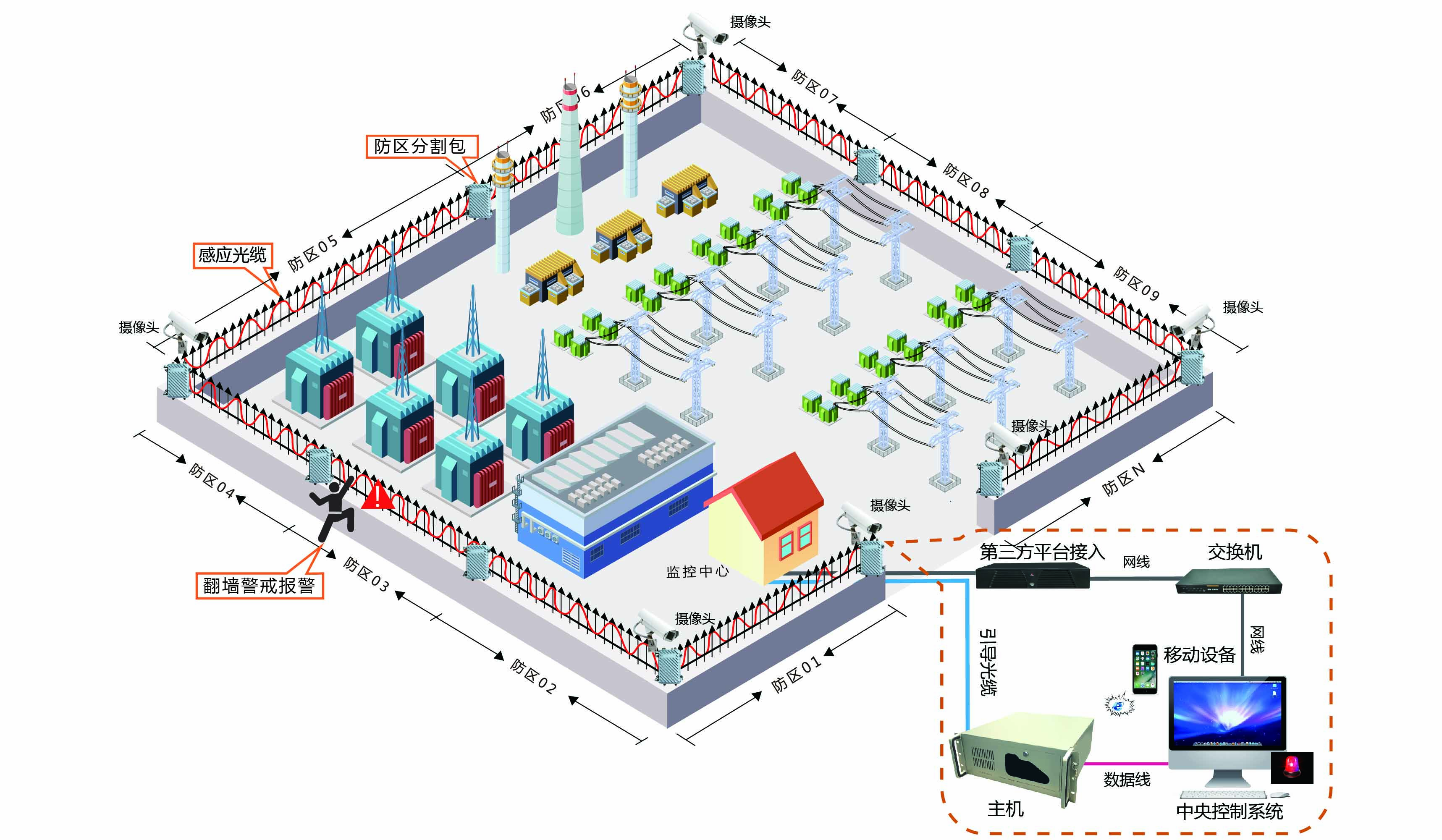

系统连接示意图

工作技术参数

1) 工作电压：AC220V，50Hz

2) 通信接口：RJ45、串口、USB

3) 光纤接入口：FC、PC

4) 指示灯：电源指示，状态指示

5) 防雷等级：三级防雷

6) 主机尺寸：2U-19寸标准机箱

7) 工作温度：-20℃--70℃

8) 单防区长度：≤1500米

9) 设备防区数：2、4、8、10、16可选

10) 误报率：≤1%

11) 报警响应最大延时：≤1S

12) 断线报警相应时间：≤1S

系统性能特点：

高效预警

u 全天候7*24小时地连续监控；

u 探测率极高：单次触发的的探测率＞99.7%，多次触发的探测率=100%；

u 即时告警：系统的报警响应时间小于2秒；

u 系统具有AI学习机制：安装校验后，经过‘训练集数据采集’与‘盲测’，建立了事件数据库，（虚警）误报率小于1%。

性能稳定

u 与电磁、射频、无线信号、高压静电场等各种信号场互不干扰；

u 耐腐蚀，在干燥、潮湿和水下等多种环境中使用；

u 能排除自然界干扰，如：雷击、暴风雨等自然噪声。

施工简易

u 采用无源器件，无需另外敷设电源，光缆布线只要按照通信光缆的施工标准即可。

操作简单

u 系统设置方便灵活，可根据用户实际情况和要求进行调整；

u 系统界面图形化，易于掌握与操作，经过系统培训即可上岗；

u 可无缝对接第三方监控系统，实现视频联动。
